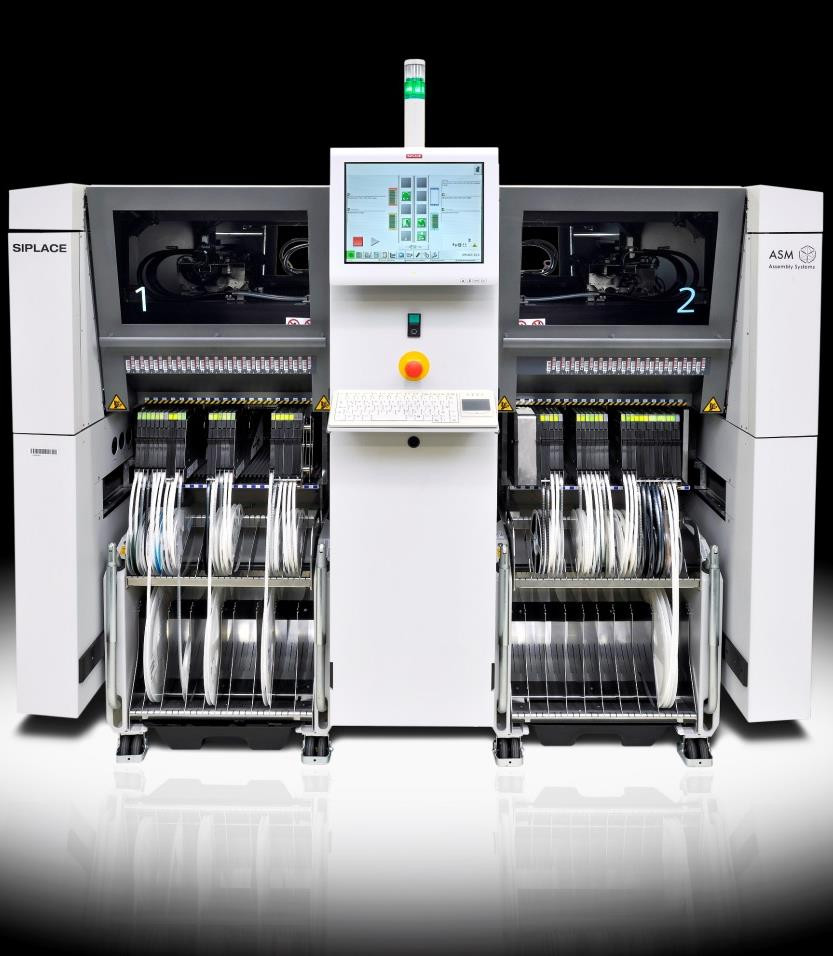

Κορυφή μηχανών τοποθέτησης υψηλής ακρίβειας μηχανών X4i S siplace X4iS τοποθέτησης Siemens της γραμμής παραγωγής γραμμών SMT
Πλεονέκτημα SMT:
Η επιφάνεια τοποθετεί την τεχνολογία, SMT και η σχετική επιφάνειά του τοποθετούν τις συσκευές, SMDs επιταχύνει αρκετά τη συνέλευση PCB καθώς τα συστατικά τοποθετούν απλά στον πίνακα.
Κοιτάξτε μέσα σε οποιοδήποτε κομμάτι του εμπορικά γίνονταυ ηλεκτρονικού εξοπλισμού αυτές τις μέρες και τον γεμίζουν με τις μικρές συσκευές. Παρά τη χρησιμοποίηση των παραδοσιακών συστατικών με τους μολύβδους καλωδίων όπως εκείνους που μπορούν να χρησιμοποιηθούν για την εγχώριες κατασκευή και τις εξαρτήσεις, αυτά τα συστατικά τοποθετούνται επάνω στην επιφάνεια των πινάκων και πολλοί είναι λεπτό σε μέγεθος.
1. Καλή μηχανική εκτέλεση υπό τους όρους κλονισμού και δόνησης. (Εν μέρει λόγω της χαμηλότερης μάζας, και εν μέρει λόγω λιγότερο.)
2. Χαμηλότερες αντίσταση και αυτεπαγωγή στη σύνδεση συνεπώς, λιγότερες ανεπιθύμητα αποτελέσματα σημάτων RF και καλύτερα και πιό προβλέψιμη υψηλής συχνότητας απόδοση.
3. Καλύτερη απόδοση EMC (χαμηλότερα ακτινοβολούσες εκπομπές) που οφείλεται στη μικρότερη περιοχή βρόχων ακτινοβολίας (λόγω της μικρότερης συσκευασίας) και τη μικρότερη αυτεπαγωγή μολύβδου.
4. Λιγότερες τρύπες πρέπει να τρυπηθούν με τρυπάνι. (Η διάτρυση PCBs είναι χρονοβόρα και ακριβή.)
5. Λογικοί αρχικοί κόστος και χρόνος της καθιέρωσης για τη μαζική παραγωγή, που χρησιμοποιεί τους αυτοματοποιημένους εξοπλισμούς.
Χαρακτηριστικά γνωρίσματα προϊόντων μηχανών SIPLACE X4i S τοποθέτησης Siemens:
SIPLACEX: τοπ γραμμή παραγωγής SMT
Πολλοί κατασκευαστές ηλεκτρονικής λένε: οπουδήποτε και να η σειρά SIPLACEX ονομαστικής αξίας μπορεί να φθάσει στη μέγιστους ταχύτητα και τον απόλυτο που απαιτούνται
Ακρίβεια (εφαρμόσιμη στα κινητά τηλέφωνα, το PC ταμπλετών, τους φορητούς προσωπικούς υπολογιστές, το υποστήριγμα των οδηγήσεων, κ.λπ.).
Παρέχετε στους πελάτες τη τοπ ταχύτητα, το χαμηλότερο DPM, τη σταθερότητα των 0201 (μετρικό σύστημα) για να χειριστείτε τη δυνατότητα, καμία μετατροπή οργάνωσης γραμμών και γρήγορη εισαγωγή νέων προϊόντων, και άλλες λειτουργίες.
SIPLACEX cantilever σειράς η μορφωματική λειτουργία, μπορεί να παρέχει cantilever 2, 3 ή 4.
Δύσκολο να πιστέψει κανείς; Ανυπομονούμε να λάβουμε την επιστολή σας - ο εξοπλισμός συγκρίνει με άλλους κατασκευαστές.
Καταλάβετε τη σειρά SIPLACEX για το πώς να βελτιστοποιήσει την ειδική διαδικασία παραγωγής, πώς να αποζημιώσει γρήγορα την επένδυσή τους, και έχει άλλο ανταγωνιστικό πλεονέκτημα.
Παράμετροι μηχανών μηχανών SIPLACE X4i S τοποθέτησης Siemens:
Αριθμός cantilever: 4
Η ταχύτητα ΕΠΙ: 125000 CPH
SIPLACE συγκριτική μέτρηση επιδόσεων: 150000 CPH
Η θεωρία της ταχύτητας: 200000 CPH
Το μέγεθος μηχανών: 1.9 μ x2.3
Τοποθετήστε τα επικεφαλής χαρακτηριστικά γνωρίσματα: SpeedStar
Σειρά των συστατικών: 0201 (μετρικό σύστημα) - 6 x6mm
Ακρίβεια τοποθέτησης: + σίγμα μ/3 36 MU
Γωνιακή ακρίβεια: συν ή μείον 0, σίγμα 5 °/3 |
Το μεγαλύτερο συστατικό ύψος: 4 χιλ.
Τοποθετήστε: 1, 3, 4, 5 Newton
Τύπος ζωνών μεταφορέων: μονοτρόχιος σιδηρόδρομος, double-track εύκαμπτος
Σχέδιο ζωνών μεταφορέων: ασύγχρονο, σύγχρονο, ανεξάρτητο πρότυπο SMT
Σχήμα PCB: x510mmmax x50mm 50-610
Το πάχος του PCB: 0, 3, 4, 5 χιλ. (άλλο μέγεθος μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις)
Βάρος PCB: τα μεγαλύτερα 3 κλ |
|
Συστατικά και τροφή
Ικανότητα τροφοδοτών: 148 8 MMX ενότητα τροφοδοτών
Τύπος ενότητας τροφοδοτών:
SIPLACE συστατικά κάρρα, μήτρα τροφοδοτών SIPLACE δίσκων (MTC) 4, nestle δίσκος πιάτων (WPC5/WPC6) 4, JTF - S/JTF - MSIPLACE, τροφοδότης Χ,
Πιάτο δίσκων, σωλήνας τροφών δόνησης, τροφοδότης δόνησης, ενότητα τροφοδοτών cOem συνήθειας
Πάρτε το ποσοστό: 99 ή υψηλότερα %
Ποσοστό DPM: 3 ή λιγότερο DPM
|
Επίπεδο φωτισμού: επίπεδο φωτισμού 6 βαθμοί
Τα ASM στη συνιστώμενη περίοδο σειράς και διαστήματος για την επαγγελματική συντήρηση, εξασφαλίζουν εξοπλισμό SIPLACE σε ολόκληρο τον κύκλο ζωής για να παρέχουν την απόδοση και την ακρίβεια.
Η διαφορετική συντήρησή μας συμβάλλεται να καταστήσει την εργασία ευκολότερη.
Ένα θέμα μόνο για τον εξοπλισμό
2 παρέχουν ότι το μέγιστο 30 ν που χρησιμοποιεί το κεφάλι δύναμης SIPLACE τοποθετεί την πίεση
3 επεκτείνουν την εισαγωγή και η παραγωγή της ράγας οδηγών μπορεί να κάνει να καλύψει 850 χιλ. μακρύ
4 μόνο SIPLACEX2S X3S και X4S έχουν -- Τα SIPLACEX4iS δεν ισχύουν
5 δεν μπορούν να συγχωνεύσουν στην ίδια περιοχή SMT
6 σύμφωνα με τα κριτήρια αξιολόγησης
|
