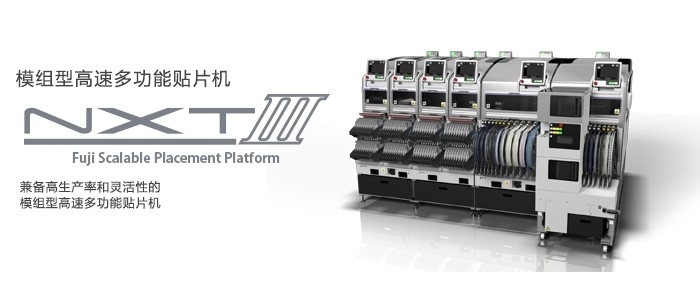

NXT-M6iii ηλεκτρονική μηχανή Mounter τσιπ, πολυ επιλογή λειτουργίας NXT και μηχανή θέσεων

Μέγεθος πινάκων κυκλωμάτων αντικειμένου (LxW):

48 χιλ. Χ 48 χιλ. ~ 534 χιλ. Χ 290 χιλ. (διπλές προδιαγραφές διαδρομής χειρισμού)

48 χιλ. Χ 48 χιλ. ~ 534 χιλ. Χ 380 χιλ. (ενιαίες προδιαγραφές διαδρομής χειρισμού)

* διπλή διαδρομή χειρισμού μέγιστα 170 χιλ. (ψ), σε μια ενιαία ράγα γερανών που χειρίζεται περισσότερα από 170 χιλ.

Συστατικά με την αρίθμηση: MAX45 είδη (μετατροπή λουρίδων 8 χιλ.)

Χρόνος φόρτωσης πινάκων κυκλωμάτων:

Διπλή διαχειριζόμενη τροχιά: Ο SEC όταν συνεχής λειτουργία, ενιαία τροχιά λαβών: 3.4 SEC (M6 IIIc που χειρίζεται) μεταξύ κάθε ενότητας,

Πλάτος ενότητας: 645 χιλ.

Μέγεθος μηχανών: Λ: 1295 2 (μ3 Χ 4, ΙΙΙ M6 ΙΙΙ)/645 χιλ. χιλ. Χ (μ3 Χ 2, ΙΙΙ M6 ΙΙΙ) W: 1900.2 mmH: 1476 χιλ.

SMT/coating τοποθετήστε την ακρίβεια ακρίβειας (συγκριτική μέτρηση επιδόσεων σημείου αγκύρων συγκριτικής μέτρησης επιδόσεων): * Η ακρίβεια SMT είναι στην επιχείρηση υπό τον όρο των αποτελεσμάτων προσδιορισμού.

H24G: +/- 0,025 χιλ. (τυποποιημένος τρόπος)/+/- 0,038 χιλ. (τρόπος προτεραιότητας παραγωγής) (σίγμα 3) CPK ≧ 1,00

V12 / H12HS: +/- 0,038 χιλ. (σίγμα 3) CPK ≧ 1,00

H08M H04S/H04SF: +/- 0,040 χιλ. (σίγμα 3) CPK ≧ 1,00

H08 / H04/: +/- 0,050 χιλ. (σίγμα 3) CPK ≧ 1,00

Ικανότητα: * οι τιμές ικανότητας είναι στην επιχείρηση υπό τον όρο των αποτελεσμάτων προσδιορισμού.

H24G: 37500 (τρόπος προτεραιότητας παραγωγής (τυποποιημένος τρόπος) CPH)/35000

V12: 26000 CPH

H12HS: 24500 CPH

H08M: 13000 CPH

H08: 11500 CPH

H04: 6500 CPH

H04S: 9500 CPH

H04SF: 10500 CPH

H02: 5500 CPH

H02F: 6700 CPH

H01-2: 4200 CPH

G04: 7500 CPH

G04F: 7500 CPH

: 3000 CPH

GL: 16363 DPH (0,22 SEC/dot)

Σαν μεταφερόμενα διά της θαλάσσης συστατικά:

H24G: χιλ. ύψους 0201-5 χιλ. Χ 5: 2,0 χιλ.

V12 / H12HS: 0402 χιλ. ύψους ~ 7,5 χιλ. Χ 7,5: 3,0 χιλ.

H08M: χιλ. ύψους 0603-45 χιλ. Χ 45: 13,0 χιλ.

H08: 0402 ~ 12 χιλ. ύψους της X12 χιλ.: 6,5 χιλ.

H04: 1608 χιλ. ύψους ~ 38 χιλ. Χ 38: 9,5 χιλ.

H04S/H04SF: 1608 χιλ. ύψους ~ 38 χιλ. Χ 38: 6,5 χιλ.

H02 / H02F/h01-2/0 φ: 1608 χιλ. ύψους ~ 74 χιλ. Χ 74 (32 χιλ. Χ 180 χιλ.): 25,4 χιλ.

G04 / G04F: 0402 ~ 15 χιλ. από 15 χιλ. ύψους: 6,5 χιλ.

Ευφυής τροφοδότης: αντίστοιχος 4 8 12 16 24 ・ ・ ・ ・ ・ 32 πλάτος 44 56 72 88 ・ ・ ・ ・ ・ της λουρίδας 104 χιλ.

Σωλήνες του τροφοδότη: 4 ≦ στοιχείο ≦ 15 χιλ. ευρύ (≦ 6 σωλήνας ≦ 18 χιλ. ευρύς), 32 χιλ. ευρύ ≦ 15 στοιχείο ≦ (σωλήνας ≦ τροφών 18 ≦ 36 χιλ. ευρύς)

Μονάδα δίσκων: τα αντίστοιχα υλικά καλύπτουν το μέγεθος μονάδα 135,9 X 322,6 χιλ. (προδιαγραφές JEDEC) (πιάτο υλικών - Μ), 276 X 330 χιλ. (μονάδα δίσκων - ο ΥΠΟΛΟΧΑΓΌΣ), 143 X 330 χιλ. (μονάδα δίσκων - LTC)

Επιλογές:

Τροφοδότης δίσκων, PCU IIc (υποστήριγμα τροφών για να αντικαταστήσει τις μονάδες), μηχανή τοποθέτησης υποστηριγμάτων στάσεων PSU IIc (υλικό), μονάδα αντικατάστασης MCU IIc (ενότητα), εμφύτευση MCU IIc (ενότητα), εμφύτευση διοικητικών υπολογιστών, προσαρμοστής του ΦΟΎΤΖΙ CAMX, Fujitrax
